仪器分析实验室建设系列知识

仪器分析实验室分为精密仪器室和普通仪器室，主要功能是利用各种分析仪器对样品进行定性或定量分析。精密仪器主要有气象色谱仪、气质联用、液相色谱仪、液质联用、离子色谱仪、原子吸收光谱仪、原子荧光仪、ICP-MS仪、CIP发射光谱等大型分析仪器；普通仪器主要有分光光度计、紫外光谱仪、毛细管电泳仪等小型分析仪器。这些分析室随各类仪器而异，即使是同类仪器，如其型号不同，其要求往往也不相同，而且有时会有较大差别。

仪器分析实验室对室内要求一般都比化学实验室高，一般都要求空调要求，如恒温恒湿、空气净化、气流、排风风问题。对于防振要求较高的仪器设备，除了考虑实验室的位置外，还需考虑设置独立的设备防振基础和隔振措施。

仪器分析实验室一般要求兼有交流、直流电源以及单相、三相两种电源插座，并有稳压要求，有的还有防电磁干扰的要求，需要接地和电磁评比等；有的需要有冷却水和各种气体供应，包括真空、压缩空气、气体保护和载气等。

一、装备配置

常用设备：仪器台、局部排风设备、电脑台、气瓶柜、资料柜、稳压电源、不间断供电电源、气体发生器、真空泵、空气压缩机等。

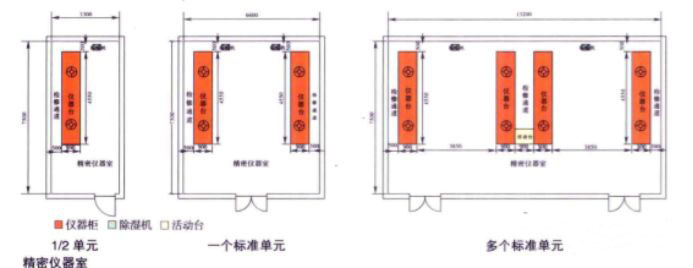

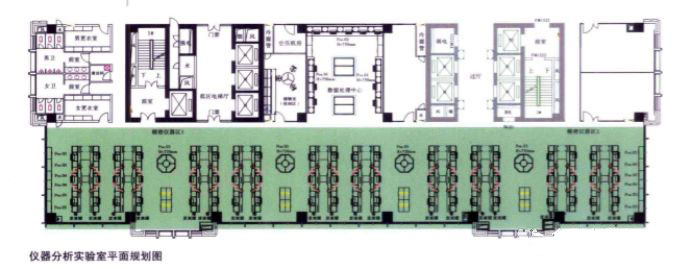

二、仪器分析室模型

三、规划要求

（1）同类仪器尽量集中，需要供气的仪器尽量靠近气瓶间。

（2）精密实验室的仪器台一般要求宽度约800-1000mm，高度760-840mm，长度按仪器的长短而定，可采用L型或一字型，仪器台离墙要留出500-800mm的通道，根据需要设置电源插座、网络接口、气体出去口等；普通仪器室的仪器台可按普通实验边台或中央台设计并提供足够电源插座即可，仪器台需稳固，可采用全钢结构或钢木结构及防静电台面等。

（3） 对于不需要水的仪器，尽量远离水源。

（4）仪器分析实验室应原理振动源分布，仪器分析室一般都要求防振、防尘、温度湿度恒定，应满足仪器产品说明书提出的要求。

（5）仪器分析实验室可与普通实验室一样眼外墙布置。也可集中在某一区域内，有利于于各个研究室和基本实验室相联系，并可统一考虑诸如空调、防护等方面的措施。对于某一科研项目来说，为了试验研究方便起见，仪器分析实验室也可考虑按科研项目分散设置，但这样会导致实验楼内有多个分析仪器室，只适用于使用率高而价值不高的情况，对于价格昂贵的精密仪器一般采用共享的方式，降低投资成本，提高使用率。

（6）某些仪器安装场地有特殊要求，对仪器室进行设计前要先了解清楚各种仪器对场地、水电、排风、温湿度等要求，以防建好的实验室不能满足仪器使用要求，特别是对预留房间的设计。如ICP-MS需设置小房间放置循环冷却水，并配置空调降温，需风速达到75-100m/s的排风等。

四、系统工程

（1）用于仪器室的排毒装置有原子吸收罩和万象排气罩。原子吸收罩一般用在原子吸收光谱仪、原子荧光仪和ICP等仪器室。万向排气罩主要用在气相色谱仪、液相色谱仪等仪器室。

（2）通风系统可加装变频器以达到节能的目的，同时采用补充新风装置，补进的空气经过过滤后进入室内，以保证一起是的洁净度。

（3）用到的气体种类有：氮气、氦气、氩气、空气、氢气、乙炔等则用压缩气钢瓶提供。目前多采用集中供气的方式，即把气瓶集中在可燃性气瓶间与非可燃性气瓶间，再通过气体管道把气体送到使用点，这样做的有点是安全、便于管理。

五、室内装修

1.地面

仪器分析实验室的建筑装修标准通常都考虑较高一些，实验室要求防尘、防腐蚀、地板材料应平整、耐磨、易除尘并按需求采取防静电措施。可用木地板、陶瓷板地面、PVC地面等。

仪器分析实验室若采用一般的固定地板，管线可通过服务柱从天花板往下走线；对于X荧光光谱室、质谱室等实验室大型精密仪器分析实验室，以你电缆多，管线复杂。也可采用架空地板。

当采用下送上回送风方式时，可利用架空地板下的空间作为送风静压箱。一般地板构造有以下几种。

（1） 护罩式。当电缆线数量很少时，可以结扎很成束，作明线配线是，为防止碰坏电线，可在电线上加一层护罩。

（2） 地沟式。仅在电缆通过的地板下做沟，沟的尺寸一般净宽为250mm，深150mm即可，沟盖板滑块后做成活动盖块，安装上少数铝制平面拉手，以便于开启。

（3） 活动地板。有各种规格型号和材质的板材，可调支撑、横梁、缓冲垫等组成。活动地板架空铺设在一起是的地面上作安装设备、敷设增横交错的各种管线、电缆以及空调静压箱的空间用。活动地板应机械性能良好、质量轻、 强度大、表面平整、尺寸稳定、互换灵活、装饰性及质感良好，并能满足防静电、防潮、阻燃、防腐等要求。

2.门窗

（1）有空调、洁净要求的房间应采用密闭保温的单相弹簧门或装自动闭门器，并向室内开启，对有强噪声的房间且开向计算机房的门应采用隔音门。

（2） 有空调、洁净要求的房间设置外窗时，应为双层密闭窗，当采用铝合金窗、塑钢窗时，可采用空中玻璃的单层密闭窗，以保证围护墙结构的热工性能。

（3）仪器室外窗宜朝北，若受条件限制，窗开向东、南、西、三个方向是，应采取遮阳、窗帘等措施防止直射，避免眩光。

（4）各房间的门应保证人员、设备进出方便。

3.隔断、天花

（1）仪器分析实验室应选用易清洁、不易起尘的难燃材料，墙壁和天花表面应平整，减少积尘面，要保温、隔声、吸声效果，除固定隔断外，最好采用灵活隔断，以适应一起更新及改扩建的需求。

（2）室内各种管线宜暗敷，当管线穿楼板时宜设技术竖井。

（3）室内天花板上安装的风口、灯具、火灾探测器以及墙上的各种箱盒等应协调布置，做到整齐美观。

（4）室内色彩宜淡雅柔和，有清新宁静的效果，不宜用大面积强烈色彩。视觉作业处的家具和房间内宜用无光泽或哑光表面。
