1. 文丘里阀尺寸、重量规格及安装说明：

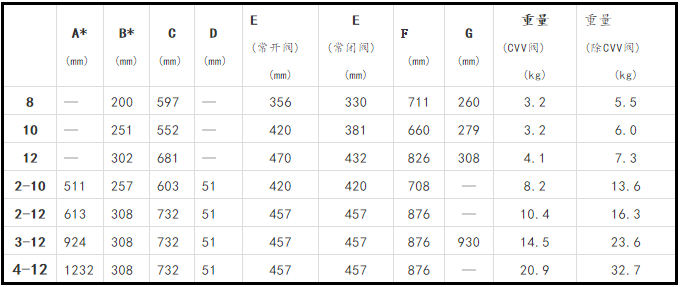

尺寸及重量：

* 外廓尺寸

注：

1. 为电子控制保留356mm(14”)的操作空间。

2. 三阀和四阀将阀分为单阀、双阀发货，还需要现场安装组件。

3. 阀门前后不需要附加的直管道。

4. 常开阀和一些常闭阀的连接件必须由专业人员连接。

5. CVV阀的螺母及螺栓必须由专业人员安装。

尺寸并不涉及带3/8”保温层的阀门。

安装说明：

1. 安装阀门之前要完整阅读安装指导。

2. 确认正确的气流方向（阀体上有方向标识）和阀门在风道系统内的方向（如：水平方向）。注意：阀门若不能垂直或水平安装会影响阀门性能。

3. 风道内阀门入口一侧要留有14.6cm的无障碍空间以便阀杆到达最大风量位置。

4. 在阀周围保留最小36cm的自由无障碍空间用于操作。阀门可以转动360°安装，将执行机构处于方便接线和调试的位置。

5. 对于多阀（三阀/四阀），要用风道密封材料和紧固件将阀门在地面上完成组装。将风道滑入阀门法兰。

6. 根据阀门尺寸对风管作相应的变径处理，相对阀门可以外套或内嵌连接，不可对接。

7. 对阀门/风道/牵引带的连接要使用风道密封材料（对圆盘法兰，可采用法兰垫圈）。对于防腐阀门注意防腐层的保护及结合部的防腐处理。

8. 安装一个悬挂杆以将风道支撑在阀门连接装置的30cm范围内。

2. 压缩空气及管线说明：

2.1 压缩空气品质：

20psi（－2/＋2psi）压缩空气，清洁、干燥，要求带20微米的过滤器（CVV除外）。

2.2 压缩空气用量：

Accel®Ⅱ型系列阀门为不连续空气消耗机构，用量为：

单阀和双阀：0.01CMH

三阀和四阀：0.02CMH

2.3 压缩空气管路分布及管线施工：

一至三层每层设置金属压缩空气干管，并保证20psi足量压缩空气。

每层设置金属压缩空气支管分布在每只变风量文丘里阀及双稳态文丘里阀附近，并安装手动开关阀。

具体管路分布位置、管径、材料由专业公司依据设计单位图纸施工，我公司负责由金属压缩空气支管末端到各阀门的PU管连接施工。

3. 补风控制器MAC312、MAS212：

每个有通风柜的实验室中均配置220VAC电源供补风控制器使用。

3.1  补风控制器MAC312：安装于补风阀上。

补风控制器MAS212：安装于实验室墙上（吊顶内），电源：220VAC。灰白色（办公电脑颜色）。尺寸及安装见附件。

3．2 补风控制器管线及安装说明：

管线预埋有其他专业公司依据设计单位图纸施工，我公司负责补风控制器MAC312、MAS212及箱体安装及接线。

4. 使用开关：

4.1 气相色普一、二实验室门口配置使用开关。

具体安装位置依据设计单位图纸。

4.2 使用开关管线及安装说明：

预埋一根线管（建议内径不小于15mm）由使用开关至吊顶内。另外，还需要220VAC电源，如何取电需协调。

管线预埋有其他专业公司施工，我公司负责使用开关安装及接线。

5．其他设备的安装：

包括：通风柜调节门传感器、通风柜监视器、气流开关、压力传感器、DDC箱，由我公司负责安装及接线。安装通风柜监视器需要通风柜厂家开孔配合，安装DDC箱需要指定位置。

6．排风机变频器控制说明：

采用DDC输出至变频器两路控制信号，一路为启停信号，一路为0~10VDC控制信号，不提供变频器及强电箱。

专业公司预留一根线管（建议内径不小于20mm）由变频器箱体至DDC箱体，并为DDC提供220VAC电源。

控制方法：

每台风机（包括备用）对应一台变频器，风机启停有DDC控制，启停开关设置在DDC箱上，并有每台风机运行状态反馈显示。互为常/备用风机的排风机在初调试时设定其中一台为常用风机，并标识，当其故障时，自动切换备用变频器及风机运行。

变频柜应具备手动/自动功能，手动状态时，就地手动操作；自动状态时，受控于DDC信号。
