实验室漏电断路器频繁跳闸小知识

大概有不少实验室管理者都遇到过漏电保护器跳闸的情况吧，那我们今天就来讲解一下，如果没有万能表，遇到这种问题我们该怎么解决呢？

首先，我们要先理解什么是漏电保护器。

漏电保护器在外形上是有别于普通的微型断路器的，如下图

普通的微型断路器

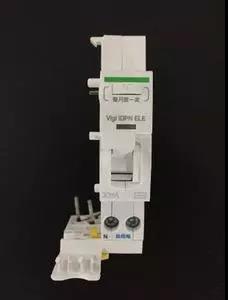

漏电保护器的附件

如果你的漏电保护器是出厂时就带的漏电功能，那么它的样子如下面所示▼

漏电保护器在功能上，比普通断路器多了一项漏电保护的功能，其余的功能都是基本相同的（两者同时具备过载保护的功能）。

再者，就是如何判断导致跳闸的原因。

1.观察故障按钮状态：一般情况下漏电保护器会带有一个测试按钮，如下图，就是右上角那个写着字母“T”的按钮，按下，断路器会跳闸，以此来测试该漏电断路器是否损坏。

该按钮的下方还有一个按钮，与整个平面平齐的，但如果电路中发生了漏电事故，导致断路器跳闸，该按钮会突出来，并且合不上闸，要按下这个按钮，才能正常合闸。

因此，如果跳闸后故障按钮突出，便是电路中有漏电，如果不是这种情况，就要考虑其他情况了。

2.观察显示屏颜色：还有一些品牌使用显示屏显示漏电情况。正常工作时，显示屏是蓝色的；发生漏电跳闸时，显示屏会变成红色。

在合闸时，只有显示屏的断路器品牌，可以直接合闸，合闸后显示屏变成蓝色；同时有显示屏和故障按钮的断路器品牌，不能直接合闸，需要按下故障按钮后才能合闸，合闸后显示屏变蓝色。因此，如果跳闸后显示屏变成红色，证明电路中有漏电情况发生。

3.观察跳闸时间判断跳闸原因：经过上述两种方法，可以判断断路器是否是由于电路中有漏电才跳闸的。如果确认不是由于漏电跳闸就要考虑其他两种情况——过载和欠压。

如果是停电时自动跳闸，说明断路器中安装了欠压脱扣器，这种跳闸是正常现象，是为了保护电路中的用电设备。如果是在正常使用时突然跳闸，就要考虑过载的原因了。也许是电路中的电线过细或老化，也有可能是同时打开的用电设备过多，导致线路过热，或者是由于断路器选型过小等等原因。

4.查找故障点及维修方法：

确认了开关确实是由于漏电跳闸之后，我们就要逐步排查故障点了。漏电保护器一般安装在有插座的回路，而电灯回路和总开关一般是不安装漏电保护器的。

如上图，就是一个最基本的家用配电箱。在排查故障时，需要把最上面（就是写字的这个）塑料面罩写下来，两边有螺丝，漏出断路器的接线柱。

首先把故障断路器下端的两根线拆下，观察断路器是否还跳闸。如果此时还跳闸，就可以断定是断路器的问题，只要更换断路器就可以。如果确认断路器没问题，可继续下一步检测。

把拆下的线重新装好，找到该断路器控制下的所有插座。这一项工作，最好是在装修时就做好，在这里也再次强调，装修时一定要向装修公司要家庭线路布线图。如果没有，那只能一个一个找。

方法是：合上所有无故障断路器，逐个测量家里的插座，如果没有电笔，可以用一个手机充电器挨个插上。找到哪几个插座没电（一般这几个插座都挨着，不排除特殊情况），即可确认该漏电保护器控制这几个插座。

拔下插座上的用电器插头，合闸，观察漏电保护器是否跳闸，如果不跳闸，即可确认是用电器漏电。再逐个插上电器插头，插到哪个跳闸了，就是哪个用电器漏电。此时应拨打该电器售后电话，让专业人士进行维修。
如果所有插头都拔下来了，漏电断路器依然跳闸，就证明是线路有问题。这个时候就要把所有插座都拆下来，观察插座后面线路的走向（穿线管内有几条线，分别通向哪个方向了）。从而确定该回路下所有线路的走向（记得装修的时要布线图）。

按照距离配电箱的距离，从远到近，逐个拆下插座，拆到哪个插座，断路器不再跳闸，则证明这个插座到下一个更远的插座那条线路有漏电。

如果拆到最后一个插座，断路器依然跳闸，此时我们可以断定是配电箱内到第一个插座之间的线路有漏电。

确定了是哪条线路漏电后，只要把这一段线路穿线管内的三条线（红、黄、绿或红、绿、黄三色）都换成新的就可以了。

由于没有任何测量仪器，因此不能断定是这三条线中的哪一条漏电，只能三条都换。但其实换线也很简单的，装修要求穿线管不能打死弯，所以线也很好拉出。
